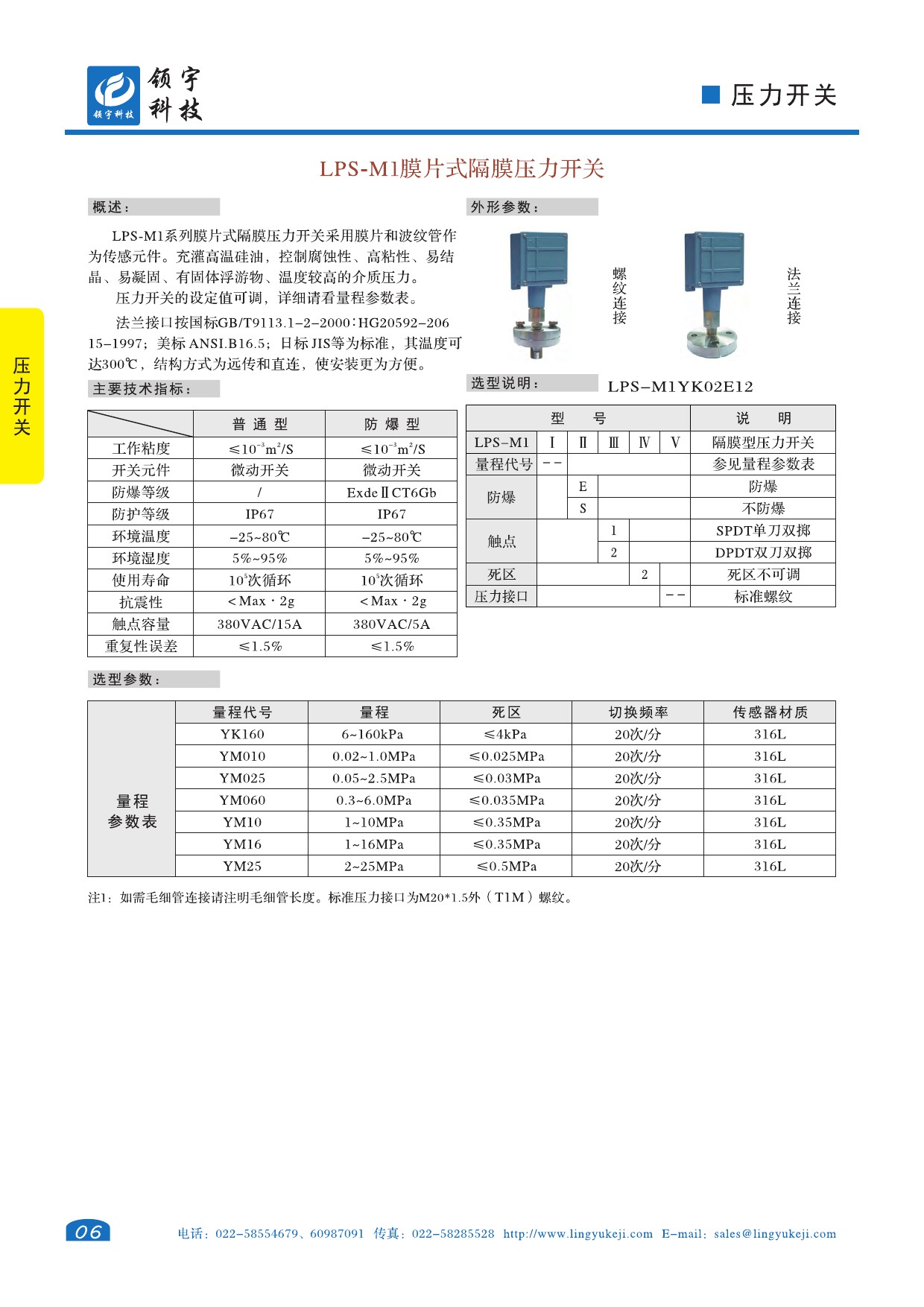

LPS-M1膜片式压力开关

编号: 1-LPS-M1

LPS系列膜片式压力开关是利用膜片的机械形变达到控制触点闭合、断开功能的机械式压力开关。当测量介质的压力发生变化,膜片会产生相应的位移,经过传动部件把膜片的位移传递给微动开关,当位移行程达到一定值时就会推动微动开关,使微动开关的触点发生闭合或断开的状态量。可调压力开关可以通过调节传动部件和微动开关触点的行程关系,可以将压力控制在一个固定值或者范围内,以达到控制的目的。

更新时间:2018-09-01

浏览次数:353

资料下载
分享到 :
  • 产品描述

  • 技术参数

  1. 一、LPS系列膜片式压力开关工作原理

    一、压力开关工作原理
       压力开关是利用膜片的机械形变达到控制触点闭合、断开功能的机械式压力开关。当测量介质的压力发生变化,膜片会产生相应的位移,经过传动部件把膜片的位移传递给微动开关,当位移行程达到一定值时就会推动微动开关,使微动开关的触点发生闭合或断开的状态量。可调压力开关可以通过调节传动部件和微动开关触点的行程关系,可以将压力控制在一个固定值或者范围内,以达到控制的目的。
    二、LPM系列隔膜卫生型压力开关的应用

       LPM系列隔膜卫生型压力开关的感压部分是一个平膜,通过平膜对管道内压力进行采集,通过内部硅油将压力传导到压力膜片上,外保护平膜具有耐腐蚀,耐划伤等特点,在一些介质粘稠、卫生要求高的场合有广泛的应用。其特点就是感压部分不是通过传统引压口来检测压力,一个平整的感压面没有死角,没有介质残留,也能防堵。硅油传导压力给全焊接不锈钢膜片,利用机械形变量对自动化控制系统中的目标压力进行控制,这种方式是最为简单可靠的压力保护措施,整个设计简单易用,故障点少,并且能够有效的防止漏液和误动作;基于以上优点,本系列压力开关广泛应用于石油、化工、冶金、电力、制糖、制药等各行业需要压力控制的场所。

       LPM系列隔膜卫生型压力开关适用于压力在0~25MPa范围的测量和控制。输出的触点为常开+常闭,方便用户的使用,并且触点容量为380VAC,15A(防爆型的触点为5A),在不用中间继电器和接触器的情况下,也能满足大多数的控制要求。我们承诺用户两年的质保。标准产品我们库存充足,能迅速供货,同时我们可以根据工况要求做定制化产品。

    三、压力开关技术参数:
    测量介质:气体或液体(强腐蚀场合,需沟通)
    壳体材质:压铸铝,环氧树脂涂层,带密封垫圈的外盖
    NEMA防护等级:符合NEMA 4X要求
    设置值精度:±0.5%
    重复性精度:<1%
    压力接口:标准M20*1.5外螺纹或标准法兰连接;特殊接口可定制
    电气接口:M20*1.5内螺纹;特殊接口可定制
    开关输出:一个单刀双掷(常开+常闭)输出;
    环境温度:-40℃~+70℃
    环境湿度:5%~95%
    循环寿命:100万次循环

    防护等级:IP67
    防爆等级:Exed IIC T6 Temp.=-40~71℃
    触点容量:常规型:380V,15A;防爆型:380VAC,5A;







    四、质量保证:



         感谢您关注和使用领宇科技公司的产品,本公司承诺:对本产品提供24个月的质保服务,凡在质保有效期内,出现质量问题,对产品进行免费维修、更换。
